Каждый, кто увлекается судомоделизмом, в своей работе использует те или иные узлы. Одними из самых массовых и уважаемых узлов при строительстве моделей кораблей являются два узла: Юферсный (рис. 4) и Выбленочный узел (рис. 10.).
Без этих узлов не обойтись! Нельзя вязать Юферсный узел, не зная в каком порядке это делается. Точно также можно сказать и о Выбленочном узле при работес вантами.

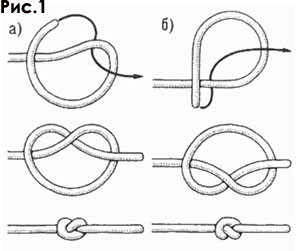

Простой узел (рис. 1). Это самый простой из всех известных узлов. Чтобы завязать его, надо ходовым концом троса сделать полуузел за его коренной конец. Его можно завязать на конце или на средней части троса.
Для этого ходовой конец троса один раз обносят вокруг его коренной части и пропускают в образовавшуюся петлю.
Простой узел - самый компактный из узлов, но его трудно развязывать. Является основой многих узлов.
В зависимости от того, как он завязан, простой узел может бытьлевым (рис. 1, а) или правым (рис. 1, б ). Это не только самый простой из всех узлов, но и самый маленький по размеру. При натяжении троса он так сильно затягивается, что подчас его очень трудно развязать. К нему как нельзя лучше подходит русская народная пословица: “Не велик узелок, да крепко затянут”.
Этот узел, как ни один другой, портит трос, так как сильно его изгибает. Если, например, для подъема тяжести использовать новый растительный (пеньковый, манильский или какой-либо другой) трос, на котором остался неразвязанный простой узел, то трос, хотя и рассчитанный для подъема данного груза, оборвется, причем в том месте, где завязан простой узел.
У моряков на флоте простой узел издавна находил применение.
Простым узлом с успехом пользовались для крепления деревянных балясин на временных штормтрапах. Этим узлом рыбаки некоторых стран брали так называемый “испанский риф”: завязывали верхний угол кливера, чтобы уменьшить его площадь.
Несмотря на свою примитивность и свойство сильно затягиваться, простой узел является составным элементом многих узлов, о которых мы расскажем позже.

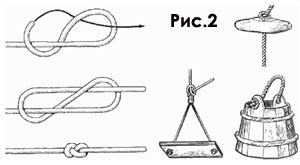

Восьмерка (рис. 2). Узел классика. Является основой для многих других морских (и не только) узлов.
Этот узел в морском деле служит отличным стопором на конце веревки (троса), чтобы последний не выхлестывался из шкива блока.
В отличие от простого узла он даже при сильной тяге не портит трос и его всегда можно легко развязать.
Чтобы связать восьмерку, надо ходовой конец троса обнести вокруг коренного и затем пропустить в образовавшуюся петлю, но не сразу, как в простом узле, а заведя сначала его за себя же.
В повседневной жизни восьмерка находит широкое применение. Прежде всего, она очень удобна для закрепления троса, когда он проходит сквозь отверстие в каком-нибудь предмете.
Этот узел можно применить для веревочных ручек деревянного ведра или бадьи, если веревка проходит сквозь отверстия.
В этом случае, продев веревку в отверстие, на ее конце с внешних сторон завязывают по восьмерке.
Двумя восьмерками можно надежно прикрепить веревку к ушкам деревянного ведра, как показано на рисунке.

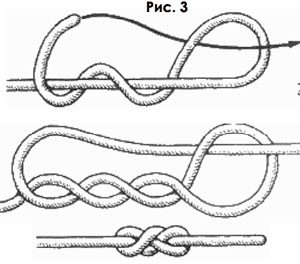

Стивидорный узел (рис. 3). Как и восьмерка, этот узел является стопором для тросов, проходящих через шкивы блоков.
Вяжется он таким же способом, но с той лишь разницей, что ходовойконец вводится в петлю после того, как будет обнесен вокруг коренного конца троса дважды. При затягивании этого узла надо следить, чтобы шлаги на коренном конце не перекрутились и не проскочили в петлю.
Затянутый стивидорный узел легче развязать, если потянуть за петлю, которая находится ближе к коренному концу.
Примечение:
Название этого узла – американского происхождения.
Оно впервые появилось в толковом словаре английского языка Уэбстера в 1890 году. Составители этого словаря заимствовали его из руководства по вязке узлов, выпущенного американской канатной фирмой “Стивидор роупс”.

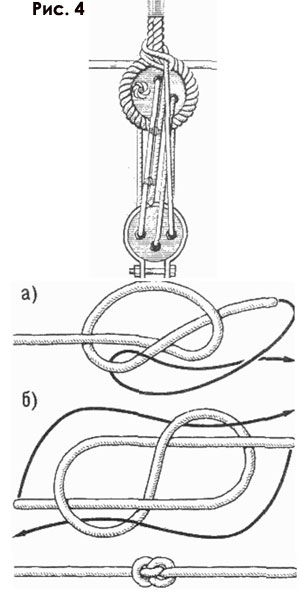

Юферсный узел (рис. 4). Этот старинный морской узел во времена парусного флота применялся для натягивания вант с помощью тросовых талрепов и юферсов. Его вязали на конце талрепа, чтобы последний задержать в отверстии юферса.
Этот узел очень важен в судомоделировании при строительстве моделей кораблей. Каждый судомоделист этот узел должен знать и умело его вязать.
На схеме даны два способа его вязки.
Первый способ (рис. 4, а), основанный на простом узле, предусматривает ввод ходового конца в петлю снизу между коренным и годовым концами с последующим пропуском его под себя.
Второй способ вязки юферсного узла (рис. 4, б ) предусматривает завязывание восьмерки и протаскивание обоих концов в соответствующие ее петли, как это показано двумя стрелками.
Особенность юферсного узла в том, что его сравнительно легко развязать даже в том случае, если он сильно затянут.

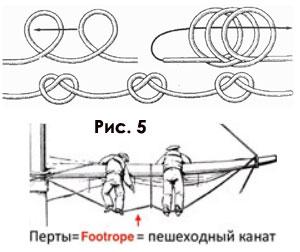

Рис. 5." Пожарная лестница" или "Перты - пешеходный канат". Перты – закрепленные под реями тросы, на которых стоят работающие на реях моряки.
Перты - пешеходный канат. “Пожарная лестница” (рис. 5). В повседневной деятельности моряков нередко возникает необходимость в использовании так называемого шкентеля с мусингами. Шкентелем на флоте называют вертикально висящий растительный трос, закрепленный за что-нибудь верхней частью, а мусингами – утолщения на нем, вплетенные в него в виде узлов, через равные промежутки.
Также с помощью таких тросов матросы могут "скользить" с палубы корабля вниз и садиться в стоящие у борта корабля шлюпки, а также когда срочно нужно спуститься по тросу за борт при спасение человека, упавшего за борт или подняться по отвесной стенке, если нет ни лестницы, ни штормтрапа.
Если нет мусингов на канате или тех же узлов в виде "Пожарная лестница", то руки упавшего за борт человека будут скользить по тросу, не имеющему мусингов.
В такой ситуации выручает “пожарная лестница”.
“Пожарная лестница” состоит из серии простых узлов, которые очень быстро вяжутся один за другим (за полминуты можно завязать 20 узлов). Она великолепна своей простотой и эффективностью, но требует навыка и четкости в выполнении.
Вязка этого узла начинается с формирования определенного числа калышек, заведенных друг за друга.
Возьмите в левую руку ходовой конец троса, отступя от его края 15-20 сантиметров. Сделайте первую калышку диаметром не более 10 сантиметров таким образом, чтобы коренной конец троса был снизу. Затем сделайте точно такую же калышку и прижмите большим пальцем левой руки к кончикам остальных.
Точно таким же образом сделайте 5-7 калышек, ровно уложенных одна на другую. Чтобы они не съезжали и не перепутывались, наденьте их на вытянутые вверх пальцы (кроме большого) левой руки. У вас получится своего рода веревочный “стаканчик”.
Осторожно снимите его с пальцев так, чтобы он не рассыпался и не сплющился.
Теперь ходовой конец, который вы держали в левой руке, пропустите внутрь этого “стаканчика” и выведите его наружу с другой стороны. Положите “стаканчик” на левую ладонь и обхватите его со всех сторон пятью пальцами. Загнутыми кончиками пальцев правой руки придерживайте верхний шлаг “стаканчика” и медленно, без рывков, тяните за ходовой конец троса, торчащий из “стаканчика” вверх.
По мере вытягивания этого ходового конца на нем будут завязываться простые узлы. Их число будет соответствовать числу сделанных калышек, а расстояние между ними – длине их окружности.
Описанным способом узлы можно быстро завязать, закрепить.

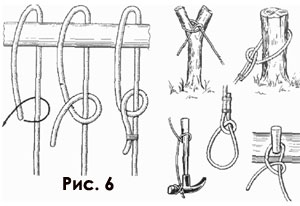

Простой полуштык (рис. 6). Являясь самым простым из незатягивающихся узлов, находит широкое применение в морском деле. Он служит завершающим элементом многих узлов.
Ходовой конец троса обнесите вокруг предмета, к которому хотите привязать трос, потом вокруг коренного конца троса и пропустите в образовавшуюся петлю.
После этого ходовой конец троса прикрепите схваткой к коренному концу. Завязанный таким образом узел надежно выдерживает сильную тягу. Он может передвинуться к предмету, но никогда не затянется.
Простой полуштык применяется для соединения двух тросов “чужими” и “своими” концами.

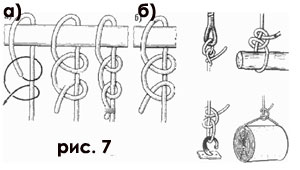

Простой штык (рис. 7). Два одинаковых полуштыка составляют узел, который моряки называют простым штыком. Выражение “накинуть полштыка” обозначает добавить к уже сделанному узлу еще один обнос и перекрещивание ходового конца вокруг коренного конца троса. На схеме показан широко применяемый в морском деле незатягивающийся узел – один из самых простых и надежных узлов для крепления швартовов за причальные, кнехты, битенги, пушки и палы.
Чтобы отличить правильно завязанный штык от неправильного штыка, две петли узла нужно сблизить. Если при этом получится выбленочный узел, то, значит, простой штык был завязан правильно. У такого штыка его ходовой конец как после первой, так и после второй калышек должен выходить одинаково над или под своим концом.
У перевернутого, т. е. неправильно завязанного простого штыка (рис. 7, б ), ходовой конец после второй калышки идет в противоположную сторону, не так, как после первой. При сближении двух петель перевернутого завязанного штыка вместо выбленочного получается коровий узел. Если полуштыки простого штыка сделаны в разные стороны, то при натяжении троса они будут сходиться вместе, и узел будет затягиваться.
Основное применение простого штыка на флоте – это закрепление швартовных концов за причальные приспособления, крепление лопарей оттяжек грузовых стрел за обухи и рымы, крепление грузового шкентеля к поднимаемому грузу.
Максимальное число полуштыков в подобном узле при любых обстоятельствах не должно превышать трех, так как этого вполне достаточно и прочность узла в целом при большем числе полуштыков не повысится.
О надежности этого узла для швартовки красноречиво говорят старинные английские морские пословицы: “Два полуштыка спасли корабль королевы” и “Три полуштыка – это более чем достаточно и для королевской яхты”.
Моряки нередко применяют два простых штыка для временного соединения двух швартовов, кабельтовых и перлиней.
На берегу этот нехитрый, но надежный узел можно применять во всех случаях, когда трос необходимо временно прикрепить к какому-нибудь предмету для сильной тяги, например за крюк при буксировке другого корабля.

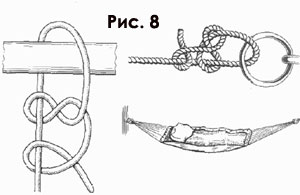

Рис. 8. Коечный штык. На протяжении многих столетий постелью для матросов на кораблях служила парусиновая подвесная койка в виде гамака с тонким матрацем из крошеной пробки.
В плане она имеет вид прямоугольника, у малых сторон которого сделано по восемь люверсов для так называемых шкентросов.
Эти шкентросы соединяются в кольцах, которые в свою очередь подвешиваются за коечные штерты к особым рымам в бимсах или к прутьям, сделанным в кубрике корабля для подвешивания на ночь коек.
Днем койки в скатанном виде вместе с подушкой, одеялом и простыней хранились в так называемых коечных сетках вдоль борта на палубе и служили надежным бруствером от ядер и шрапнели во время боя. Вечером, перед отбоем по команде «Койки вниз!» их несли под палубу и подвешивали. Завязывание узла для подвешивания койки – дело серьезное.
Здесь нужно применить такой узел, который бы не затягивался, легко развязывался и надежно держал. Самое главное, чтобы он не развязался сам под действием непрерывной качки корабля. Матросы пользовались для подвешивания своих коек различными узлами, но наиболее надежным считался коечный штык.

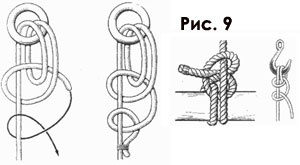

Рис. 9. Якорный узел (Рыбацкий штык). При швартовке кораблей к пристаням и причалам нередко возникает ситуация, когда ходовой конец троса обнести вокруг пала или бревна очень трудно. Иной раз приходится буквально подлезать под причал, чтобы с носа шлюпки или катера продеть конец за бревно или рым. Применяя обратный штык, вы можете обнести трос вокруг нужного предмета один раз и при этом завязать узел с двумя шлагами вокруг предмета, к которому крепите швартов. Для этого ходовой конец троса нужно сложить на длине 2-3 метра вдвое и, петлей вперед пропустив его вокруг предмета, потянуть петлю на себя.
Теперь ходовой конец троса нужно продеть в эту петлю, а за коренной конец выбрать слабину и закончить узел двумя полуштыками.
Обратный штык удобен для применения в тех случаях, когда доступ к предмету, к которому хотят прикрепить трос, затруднен или неудобен для вязки узла.

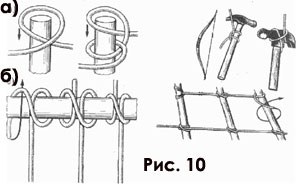

Рис. 10. Выбленочный узел. Вяжем выбленки. Диапазон применения этого узла в повседневной жизни весьма широк. Свое название этот узел получил из-за того, что на кораблях им издавна крепили к вантам выбленки – поперечные отрезки смоленого троса, служащие ступеньками для подъема на мачты.
Выбленочный узел состоит из двух полуштыков, завязанных в одну и ту же сторону. Это очень надежный затягивающийся узел, который безотказно держит, пока тяга приложена к обоим концам троса. Он исключительно удобен для прикрепления тросов к предметам, имеющим гладкую поверхность, как, например, мачта, рей, стрела или просто бревно.
Во времена парусного флота, помимо своего основного назначения, выбленочный узел применялся для вязки коренных концов марса-драйрепов на топе стеньги.
Существуют два различных способа вязки выбленочного узла.
Первый способ применяется в случаях, когда один из концов предмета, вокруг которого вяжут узел, открыт и доступен (рис. 10, а), второй, когда трос приходится обносить непосредственно вокруг предмета (рис. 10, б).
С его помощью можно прикрепить веревку к гладкому столбу или перекладине, завязать мешок, натянуть веревку между двумя столбами, зачалить лодку за сваю или кол, врытый на берегу, прикрепить шпагат к толстому тросу.
Выбленочный узел очень удобен для подачи инструмента на высоту (например, молотка работающим на мачте). При плетении многих видов рыболовных сетей выбленочные узлы образуют первый ряд вязки. Однако, пользуясь выбленочным узлом, всегда следует помнить, что он надежен лишь при постоянной тяге на трос или веревку.
Рис. 10. Выбленочный узел: а – первый способ вязки; б – второй способ вязки.

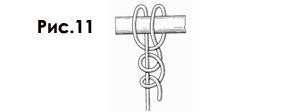

Рис. 11. Мачтовый штык. Этот узел имеет оригинальную комбинацию.
Два хороших узла дают надежный и простой узел. Сначала вокруг предмета, к которому крепят трос, завязывают выбленочный узел (см. рис. 10) и на коренном конце троса делают обычный штык, который,как известно, тоже представляет собой видоизмененный выбленочный узел.
Чтобы мачтовый штык не получился затягивающимся, первый узел до конца не затягивают.

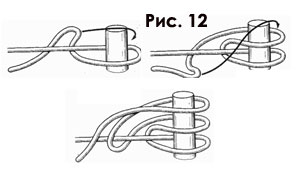

Рис. 12. Буксирный узел. Этот узел используют для крепления троса на буксирном гаке или на битенге. Им можно задерживать или стравливать буксирный конец.
Благодаря последовательному наложению на битенг нескольких шлагов троса буксирный конец можно травить с битенга, а при ослаблении натяжения буксира выбирать его снова в виде петель, накидываемых сверху на битенг.
Рис. 13. Шкотовый узел. Свое название он получил от слова “шкота – снасть, которой управляют парусом, растягивая его за один нижний угол, если он косой, и одновременно за два, если он прямой и подвешен к рею.
Шкоты носят названия того паруса, к которому они прикрепляются. Например, фока-шкот и грота-шкот – снасти, с помощью которых ставятся нижние паруса – фок и грот соответственно. Марса-шкоты служат для постановки марселей, кливер-шкоты вытягивают назад шкотовый угол кливера, а фока-стаксель-шкоты вытягивают назад шкотовый угол форстакселя и т. д.
В парусном флоте этот узел применялся тогда, когда надо было ввязать снасть в огон паруса серединой, как, например, марса-лисель-шкот.
Шкотовый узел прост и очень легко развязывается, но вполне оправдывает свое назначение – надежно держит шкот в кренгельсе паруса.
Сильно затягиваясь, он не портит троса.
Принцип этого узла заключается в том, что тонкий ходовой конец проходят под коренным и при тяге прижимается им в петле, образованной более толстым тросом. Применяя шкотовый узел, всегда следует помнить о том, что он надежно держит только тогда, когда на трос приложена тяга. Этот узел вяжут почти так же, как и прямой, но его ходовой конец пропускают не рядом с коренным, а под него.
Шкотовый узел лучше всего применять для крепления троса к готовой петле, кренгельсу или коушу.
Применять шкотовый узел на синтетическом тросе не рекомендуется, так как он скользит и может выхлестнуться из петли.
Для большей надежности шкотовый узел вяжут со шлагом. В этом случае он похож на брам-шкотовый узел; разница в том, что его шлаг делают выше петли на коренной части троса вокруг сплесня.
Шкотовый узел является составным элементом некоторых видов плетеных рыболовных сетей.

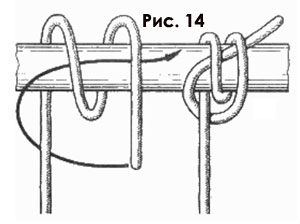

Рис. 14. Гафельный узел. Этот узел из семейства морских узлов. В наше время его уже забыли, видимо, потому, что необходимость в нем отпала. Им всегда можно воспользоваться в быту, когда возникает необходимость быстро прикрепить трос к какому-нибудь предмету.
цилиндрической формы.

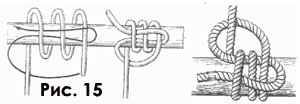

Рис. 15. Фаловый узел. На парусном корабле прямые паруса, которые ставились между марса-реем и нижним реем, назывались марселями. Смотря по тому, к какой мачте принадлежал парус, он назывался “грот-марсель” на грот-мачте или “фор-марсель” на фок-мачте. Снасти, которой поднимали реи этих парусов, назывались грот-марса-фал и фор-марса-фал.
К рею эти снасти прикреплялись фаловым узлом. Как и лисельный, фаловый узел считается надежным морским узлом. Он может сослужить неплохую службу и в нашем быту.
