К дополнительному снаряжению для корабля, связанному с проводкой снастей, можно отнести скобы и обухи.
Рис. 349. Скоба.

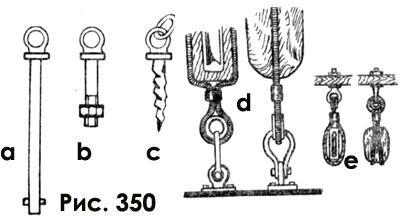

Рис. 350. Обухи: а - старинный со шплинтом; b - с гайкой, или рым- болт; с - старинный ерш с рымом; c - со скобой; е - с гайкой и коушем.
Скоба - железное полукольцо с отверстиями на концах - проушинами, через которые проходит штырь, удерживаемый на месте шплинтом или гайкой (рис. 349).
Обух - болт или ерш, имеющий сверху кольцо - обушок; предназначен для крепления гаков снастей такелажа или стропов блоков (рис. 350).
ИЗГОТОВЛЕНИЕ БЛОКОВ И ЮФЕРСОВ ДЛЯ МОДЕЛЕЙ.

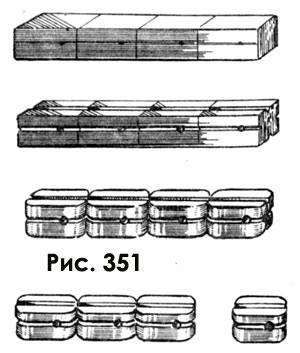

Рис. 351. Изготовление нескольких блоков из одной рейки.
Модели судов, как и сами суда, приходится снабжать многочисленными блоками, изготовить которые довольно трудно. Обычно требуется большое количество одинаковых предметов, поэтому лучше всего делать их сериями.
Так, чтобы изготовить серию блоков, из куска самшита заготовляют несколько реек, толщина которых должна точно соответствовать толщине блоков.
На боковых поверхностях реек вычерчивают оси симметрии и разделяют их на части, равные длинам блоков. Вдоль осей прорезают желобки - кипы.
Два противоположно расположенных кипа соответствуют прорези шкив-гата, а два других предназначены для стропа. Затем просверливают отверстия для прохода троса и при помощи напильника округляют очертания корпусов. После этого полученные блоки разъединяют (рис. 351).

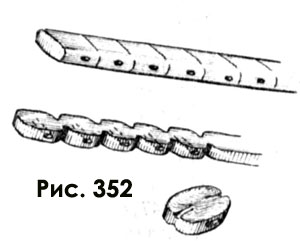

Рис. 352. Изготовление блоков из предварительно полученных заготовок.
Изготовить тонкие блоки таким способом нельзя. В этом случае кипы для стропов выполняют после отделения заготовок (рис. 352).

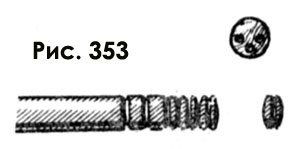

Рис. 353. Изготовление юферсов.
Юферсы вырезают из круглой палочки самшита; кипы на поверх¬ности юферсов прорезают напильником или на токарном станке (рис. 353).

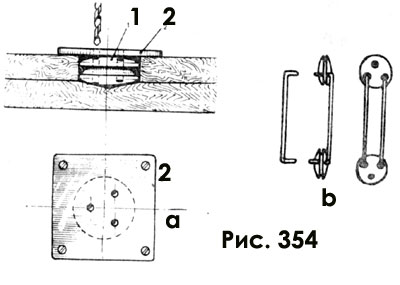

Рис. 354. Сверление отверстий в юферсе (а) и приспособление для их установки на вантах модели.
Затем просверливают отверстия в юферсе. Приспособление для их установки показано на рис. 354.
